我爱钻石网欢迎您!微信小程序服务热线:400-666-9518
今日金价
  • 足金零售价 348.00 元/克
钻戒定制专家

GIA香港实验室检出CVD的大颗粒合成钻石

发表于:2019-10-21      浏览:72      来源于:我爱钻石网
在过去的十年中, CVD(化学气相沉积)法钻石合成技术日趋成熟且进展迅速。大于3 克拉的无色和近乎无色的 CVD 合成钻石以前也曾经被报道过。

       在过去的十年中, CVD(化学气相沉积)法钻石合成技术日趋成熟且进展迅速。大于3 克拉的无色和近乎无色的 CVD 合成钻石以前也曾经被报道过。

合成钻石

       以前已经报道过, GIA 香港鉴定实验室最近检测出了两颗大颗粒的高温高压法合成钻石,这显示了这两种合成技术的并驾齐驱。下图所示的这些样品是由俄罗斯的“New Diamond Technology (新钻石技术)”公司生产的。

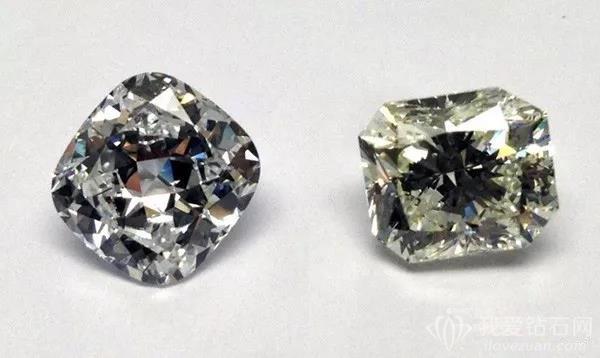

这两颗大颗粒的合成钻石是由俄罗斯的“New Diamond Technology (新钻石技术)”公司用高温高压方式合成的。左侧的 4.30 克拉钻石具有 D 色和 SI1 净度。右侧 5.11 克拉的钻石具有 K 色和 I1 净度。

       第一颗是 4.30 克拉的垫型钻石,具有 D 色和 SI1净度等级,有三小簇金属内含物。另一颗重5.11 克拉,是改良的矩形明亮型切磨。它呈 K 色,净度等级为 I1,有少量金属内含物,在腰棱部位有两条小裂隙。这两颗钻石对长波紫外线辐射都没有任何反应。当它们暴露于短波紫外线下时,可以观察到中等到强的黄绿色荧光。这两颗钻石都呈现了持续超过 20 秒的较强黄绿色磷光。一个值得注意的特点是它们没有针点内含物,这种内含物在高温高压合成的钻石中非常常见,往往分布在整个晶体中。

       红外吸收光谱证实这些是 II 型钻石,在 1350 至 1000 cm-1没有检测到氮杂质的吸收带。一个非常弱的 2800 cm-1吸收峰是由置换元素硼造成的。D 色合成钻石(7±1 ppb 与1.2±0.2ppb)中有较高的硼浓度。在液氮环境下采集的由不同激光激发的发光光谱显示出由硅空位[Si-V]-1 缺陷造成的736.6/736.9 nm 的双峰,以及由镍元素相关缺陷处发生出882.7/884.4 nm 的双峰。从氮空位[N-V] 引起的非常弱的575.0和637.0 nm 双峰只有在K色样品中才能检测到。除了金属包体,高温高压合成钻石的另一个重要的识别特征是荧光反应。在2个样品中都能观察到高温高压合成钻石的典型荧光图案。

       这两颗钻石在送检的时候就已经声明是高温高压合成品。使用GIA钻石检查设备进行测试时,设备提示两者都需要进一步的检测。宝石学特征的观察和光谱特性证实它们是在高温高压下合成的。

       通过检测这两颗高温高压合成钻石,特别是它们是GIA到目前为止检出的最大颗粒的合成钻石,这让我们有机会了解到这项技术最近所取得的进步。除了把它们作为宝石材料使用外,这种尺寸的晶体具有许多潜在的工业用途。

上一篇:

力拓展出价值110万美元标志性阿盖尔

下一篇:

世界上最大的钻石多少克拉?叫什么名字

你可能还想了解
包邮保价

包邮保价

全国联保

全国联保

线上刻字

商品终身保养

一钻双证

一钻双证

七天无理由退款

15天免费退换

400-666-9518

周一-周五09:30-19:30
周六-周日09:00-19:30

官方微信
微信小程序

Copyright © 2006-2016 我爱钻石网 www.ilovezuan.com All Rights Reserved 粤ICP备19073970号-1
深圳市罗湖区翠竹街道水贝二路水贝工业区13栋(维平珠宝大厦一楼)1楼2109-4
深圳市钻永恒科技有限公司

欢迎光临我爱钻石网
有任何疑问,都可以咨询我们哦~
